Моторная лодка Север-520

Артикул: 90

Cрок поставки : 22 декабря

Артикул: 90

Cрок поставки : 22 декабря

Моторная лодка Север-520

90 000 ₽ / шт

Основные характеристики:

Длина наибольшая, м.	5.20
Ширина, м.	2.08
Вес лодки без двигателя не более, кг.	450
Полезная нагрузка, кг.	600
Пассажировместимость, чел.	7
Мощность подвесного двигателя, л.с.	50-100

Основные характеристики:

Длина наибольшая, м.	5.20
Ширина, м.	2.08
Вес лодки без двигателя не более, кг.	450
Полезная нагрузка, кг.	600
Пассажировместимость, чел.	7
Мощность подвесного двигателя, л.с.	50-100

Описание

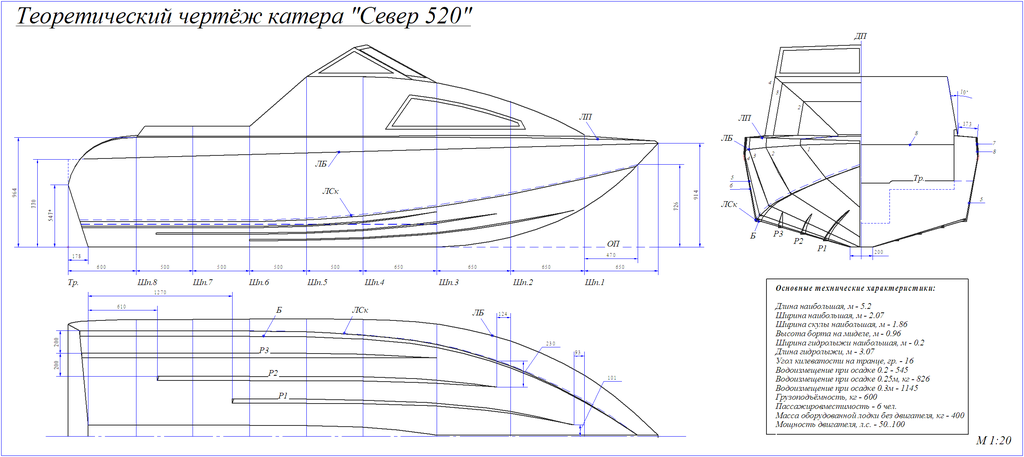

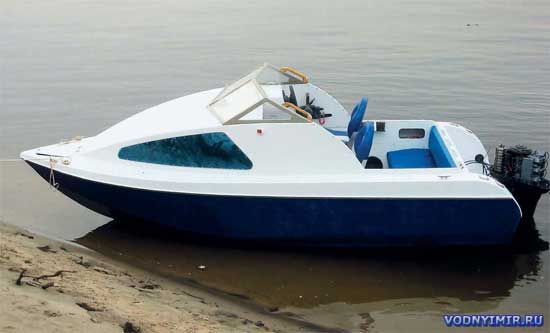

На моторной лодке с каютой «Север-520» применены проверенные временем остроскулые обводы с умеренной килеватостью днища 16°, постоянной от шп. 6 до транца, продольными реданами и гидролыжей максимальной шириной 200 мм.

На днище установлено по три продольных редана с каждой стороны. При благоприятных условиях и умеренной загрузке катер глиссирует на гидролыже и на втором и третьем реданах. При волнении гидролыжа делает ход судна более жестким, чем если бы обводы лодки были чисто килеватыми, но поскольку ширина плоского участка днища относительно невелика, а в основании форштевня он плавно расширяется (от шп. 3 до шп. 6), то значительных динамических перегрузок на волнении не будет, зато обеспечивается более легкий выход "Север-520" на глиссирование при умеренной мощности двигателя либо большей загрузке катера.

Предусмотрен широкий диапазон мощности мотора, устанавливаемых на моторной лодке "Север-520"; – от 50 до 100–120 л. с.; ее следует выбирать в зависимости от типичных условий эксплуатации лодки, предполагаемой загрузки и конкретного предназначения.

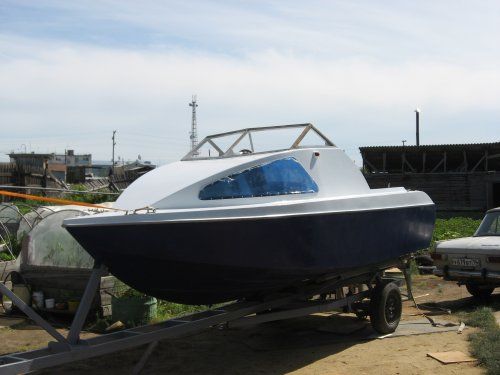

Проект моторной лодки с каютой "Север-520" рассчитан на постройку своими руками в стандартном гараже длиной 6 м, исходя из чего и была выбрана длина катера; при этом одновременно учитывалось, что в рубке на ночь должны расположиться два человека, а в кокпите под тентом – еще четыре-пять человек.

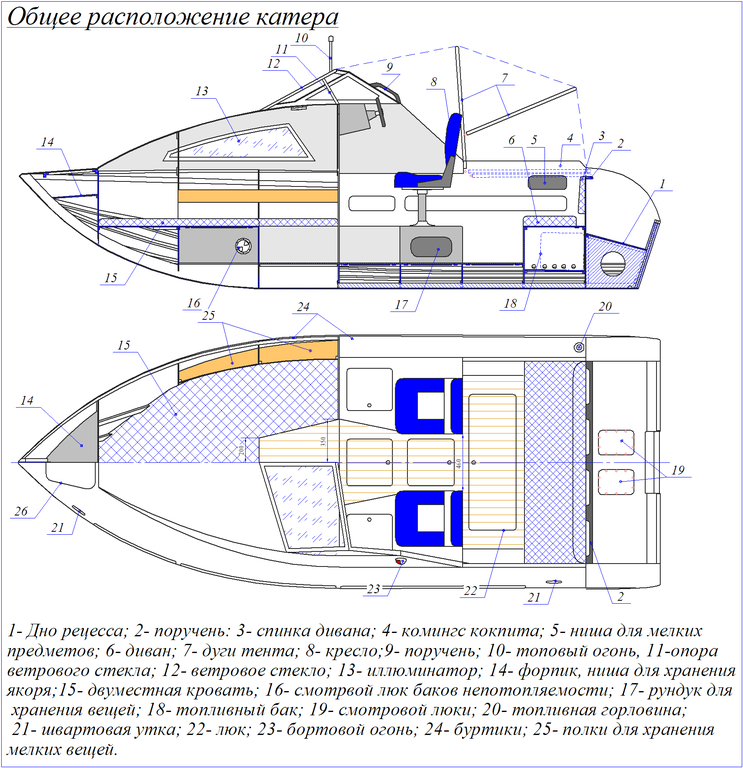

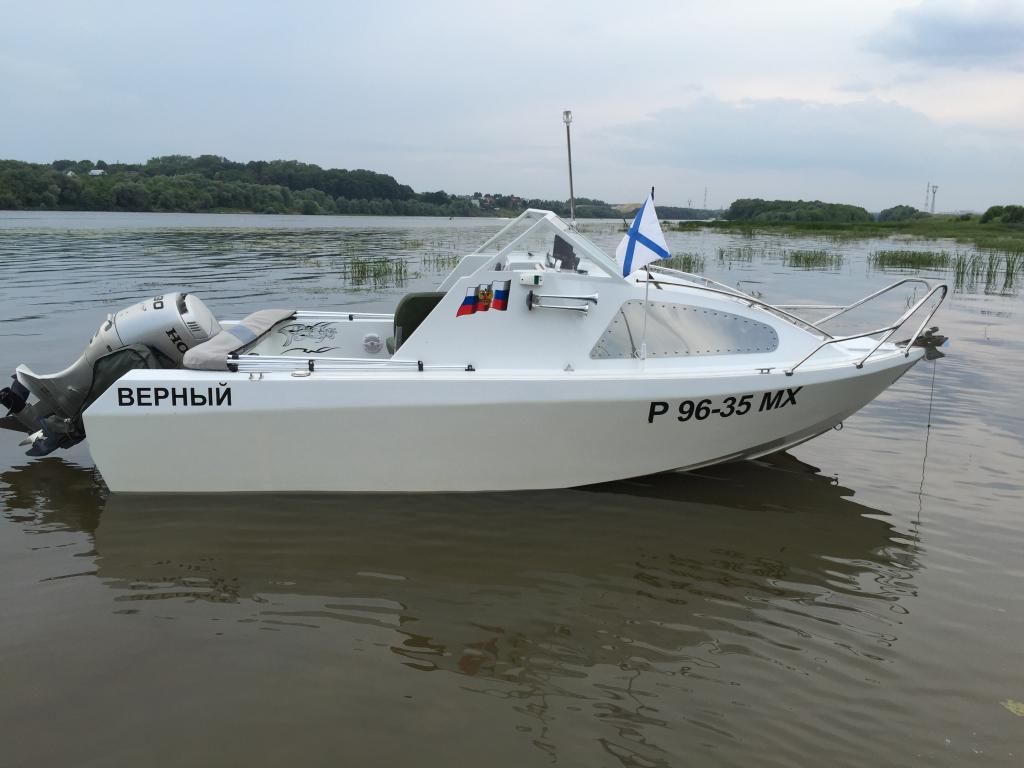

Рубка на катере "Север-520" полуоткрытая, т. е. не снабжена входной дверью. Это сделано только для упрощения конструкции, но при желании можно поставить двухстворчатую дверь, при этом ее общая ширина должна быть не менее 500 мм. Рубка оборудована V-образным диваном длиной около 1,95 м; под диваном – три рундука для хранения вещей и припасов.

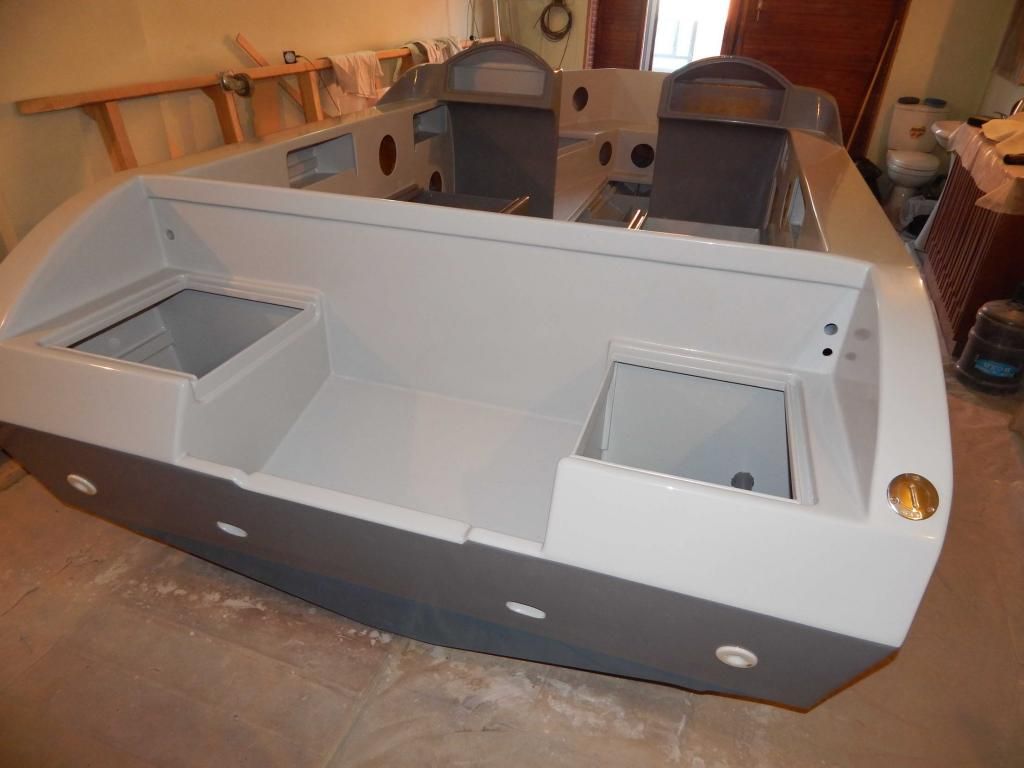

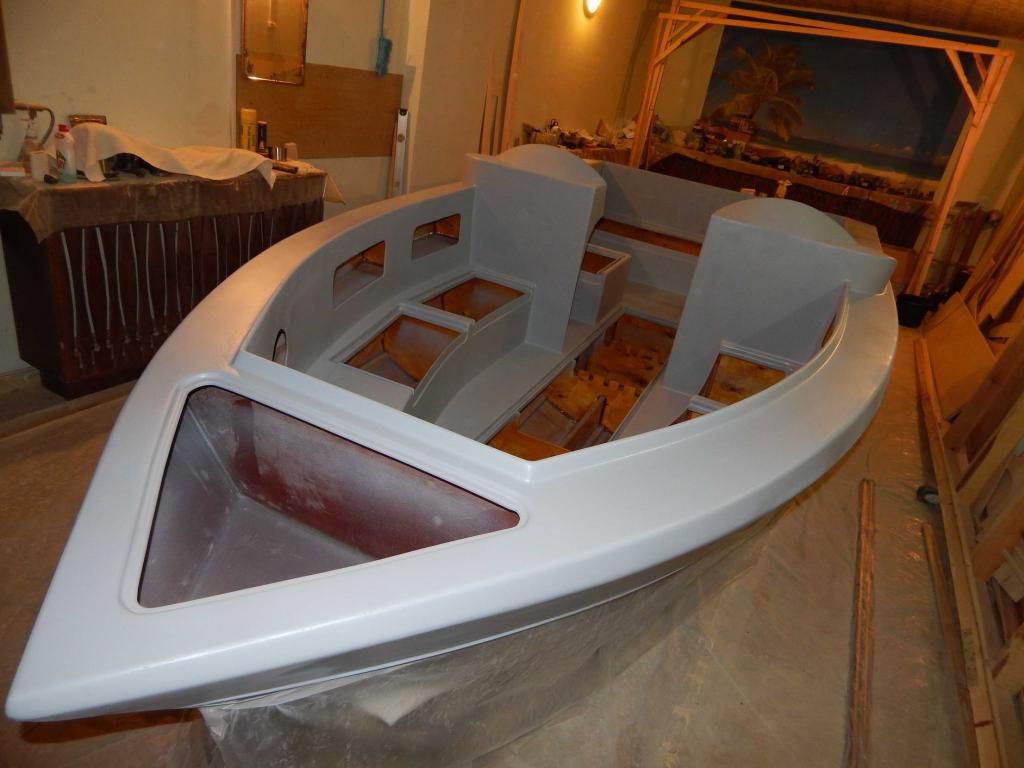

Обшивка корпуса моторной лодки "Север-520" выполнена из фанеры толщиной 6 мм с последующей оклейкой двумя-тремя слоями стеклоткани на эпоксидной смоле. Переборки и шпангоуты изготавливаются также из березовой фанеры толщиной 9 мм. Для увеличения площади склейки с обшивкой по периметру шпангоутов устанавливается «обвязка», выполненная из полосок фанеры той же толщины и шириной 20 мм. Продольный набор нарезается из сосновой рейки.

Автор проекта моторной лодки "Север-520" Игорь Седельников.

Для получения дополнительной информации и ответов на вопросы звоните по телефону +7 (910) 126-19-11.

Документы

Раскладка по листам набора Север-520

3.7 Мб, 23 марта в 12:25

Мотолодка СЕВЕР 520. Проект-статья из журнала Катера и Яхты №217 2009 г.

375.1 кб, 19 ноября в 10:30
