Моторная винтажная глиссирующая лодка Z-410

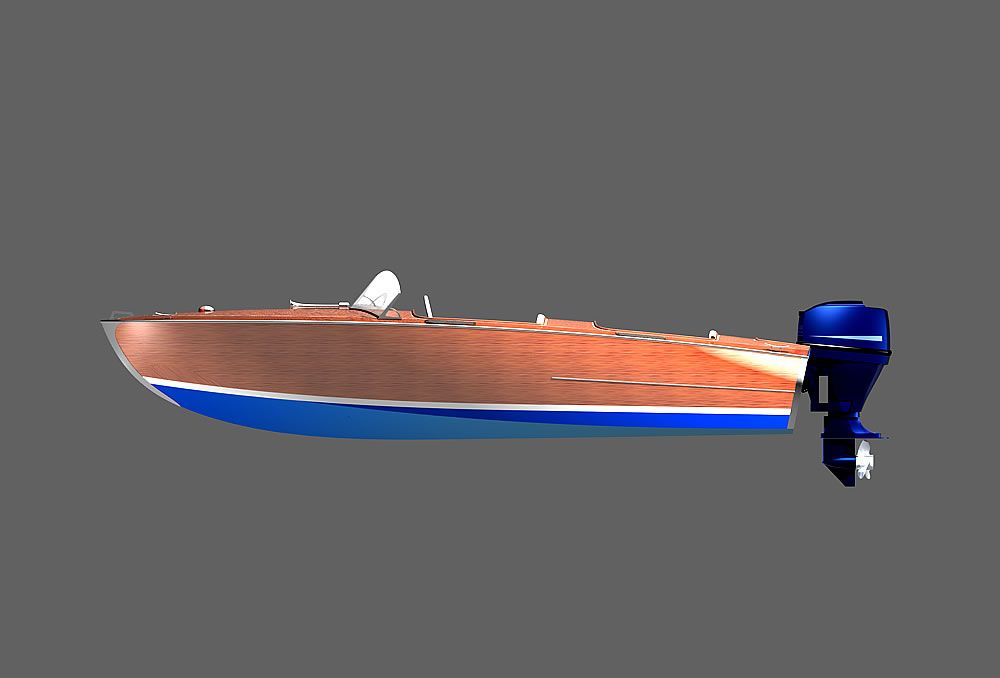

Моторная глиссирующая лодка с подвесным мотором создана по мотивам американских скоростных деревянных катеров середины прошлого века . Построенная аккуратно из фанеры, с сохранением структуры древесины под лаком, лодка очень красиво и дорого смотрится, и без сомнения будет привлекать к себе всеобщее внимание. Проверенные временем обводы корпуса с малой килеватостью транца дают легкий выход на глиссирование и достижение скорости до 50 км/час при умеренной мощности подвесного мотора до 30 л.с. Лодка очень понравится любителям прогулки "с ветерком" на речных и озерных акваториях, куда ее легко доставить на трейлере за легковым автомобилем. Сегодня имеется немало любителей классического, винтажного стиля в лодках - для них и предназначен проект моторной лодки из фанеры для самостоятельной постройки, который можно реализовать своими руками, получив при этом удовольствие от самого процесса постройки.

Расчетная скорость лодки с 2 чел

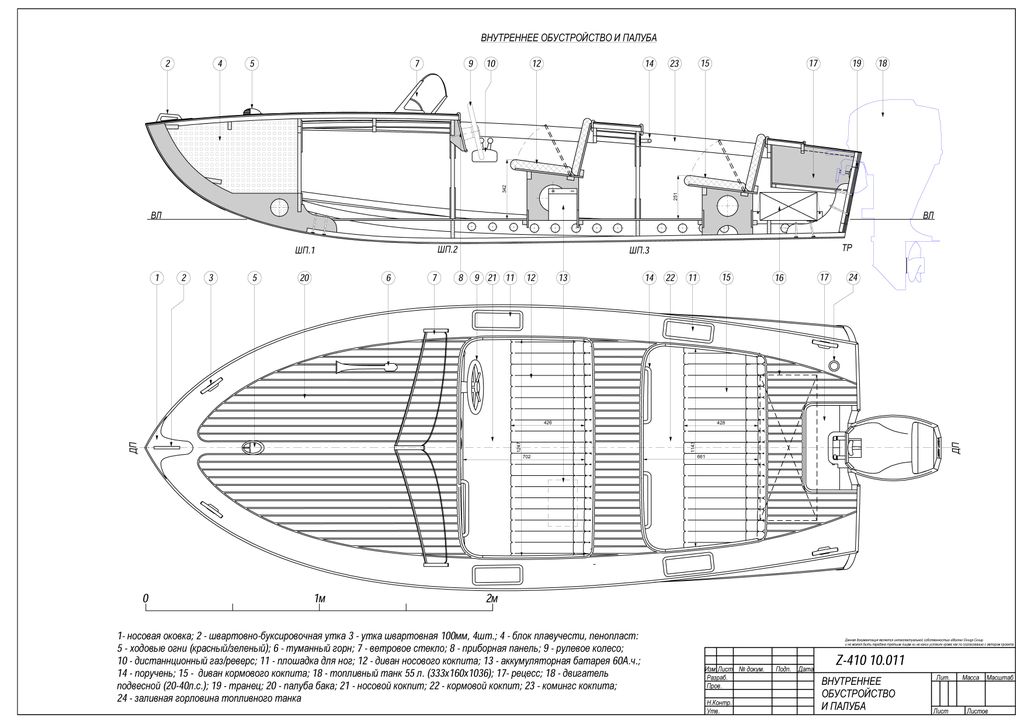

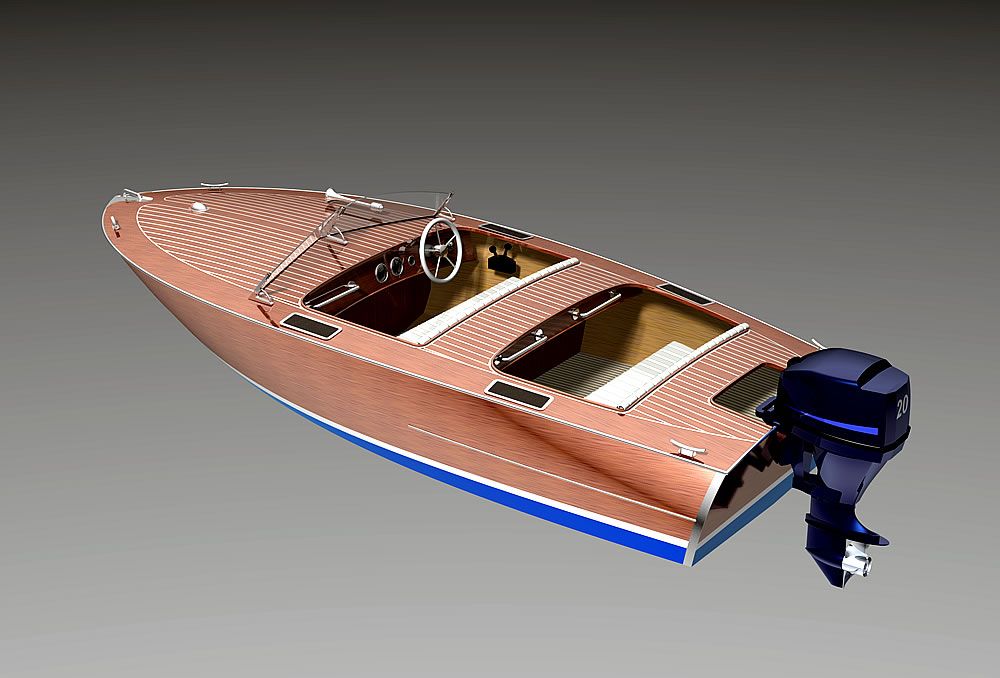

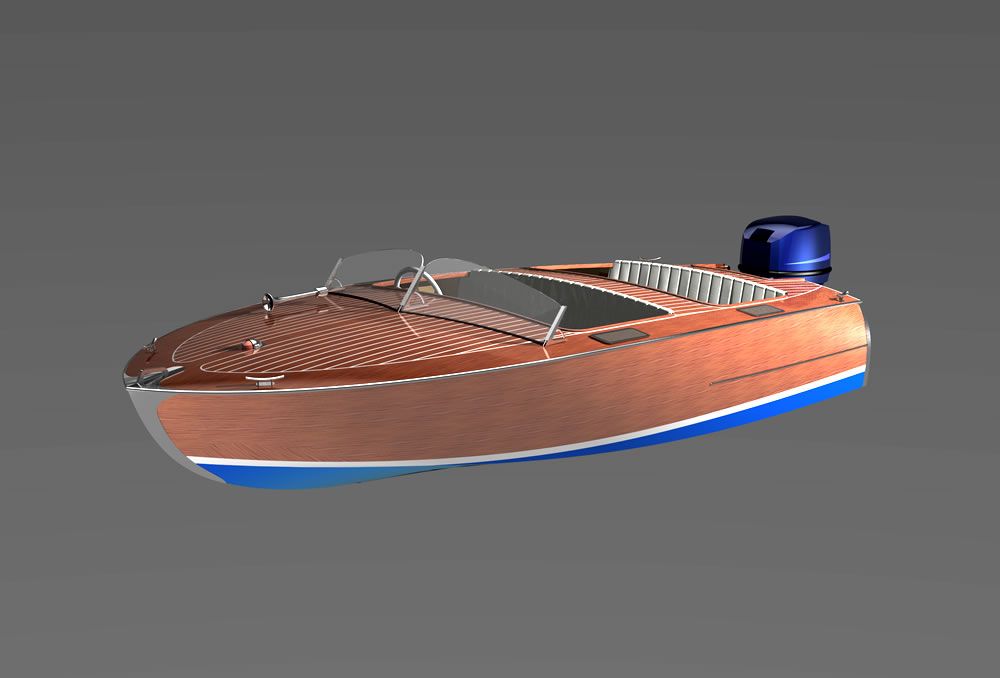

По классике корпус лодки изготавливался из фанеры красного дерева под лак, что придает ей особый шарм, однако можно построить лодку и из менее экзотических материалов (сосна, кедр, фанера ФСФ березовая), оклеить стеклотканью и качественно покрасить в любой цвет по желанию. В классическом варианте лодка имеет два раздельных кокпита с мягкими диванами, что комфортно в скоростном плавании. Под сиденьями диванов расположены рундуки для снабжения и запасов. Два кокпита могут быть объединены в один, тогда лодка становится более удобной для рыбалки или проката и в кокпите больше пространства. Передние кресла можно сделать поворотными и регулируемыми по высоте, что удобно для рыболовов. Лодка непотопляема - в носовом отсеке предумотрены блоки плавучести. Управление мотором осуществляется дистанционно с места водителя в переднем кокпите, где на приборную панель выведены контрольные приборы и указатели. Значительный развал бортов в носу и стилизованное ветровое стекло предохраняют пассажиров от водяных брызг при ходе на волнении на большой скорости. Можно установить складной съемный тент бимини. Мотолодка легкая, небольшая, ее несложно транспортировать на трейлере за любым легковым автомобилем.

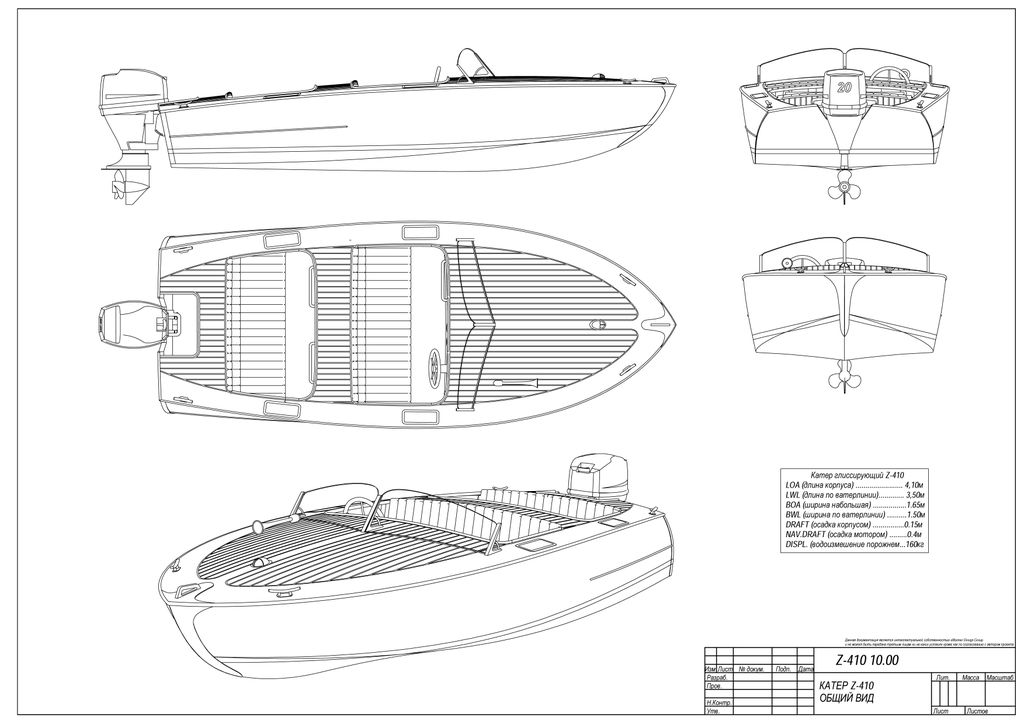

Постройка деревянной мотолодки из фанеры по силам любителям-самостройщикам средней квалификации. Конструкция деревянного корпуса очень простая, она состоит из продольного набора - киля, привальных брусьев и стрингеров, скрепленных на штевне и транце, и опирающихся на поперечный набор из трех рамных шпангоутов. Обшивку корпуса можно сделать из разных типов фанеры, но самый предпочтительный из краснодеревой фанеры Окуме (Okoume) толщиной 6мм. Постройку корпуса лодки ведут в положении килем вверх, и после выставки шпангоутов на стапель, врезки продольного набора, обшивки и оклейки днища корпуса стеклотканью, корпус кантуют в нормальное положение, заканчивают внутреннее обустройство корпуса, настилают палубу, шлифуют и лакируют корпус, а затем насыщают палубным оборудованием и системами. Потребность в материалах на постройку корпуса лодки невелика - одна дубовая и несколько сосновых досок, несколько листов фанеры и около 5 литров эпоксидной смолы. Построить самодельную мото лодку можно в стандартном гараже относительно быстро - за одну зиму. Трудозатраты на постройку такой самодельной лодки в среднем около 350 чел/часов. Ее можно построить используя только ручной столярный инструмент.

Конструкция катера предполагает широкое применение деревянных деталей в силовом наборе. Для их самостоятельного изготовления в проекте есть файл для резки на станке с ЧПУ. Мы предлагаем заменить деревянные детали на фанерные. В этом случае нужно выбрать при заказе соответствующий параметр.

ДОПОЛНИТЕЛЬНЫЕ МАТЕРИАЛЫ

необходимые для постройки

Проект на сайте автора - aMariner.net
