ОРИЕНТИРОВОЧНЫЙ ПЕРЕЧЕНЬ И ОБЬЕМ ПРОЕКТНЫХ РАБОТ
| 1 | Разработка математической модели (ММ) корпуса |
| 2 | Формирование и согласование продольно-поперечного набора |
| 3 | Раскрой деталей корпуса |
| 4 | Создание Таблицы весовой нагрузки |
| 5 | Разработка ММ надстройки |
| 6 | Формирование и согласование набора надстройки |
| 7 | Раскрой деталей надстройки |
| 8 |
Обновление Таблицы весовой нагрузки |
| 9 |

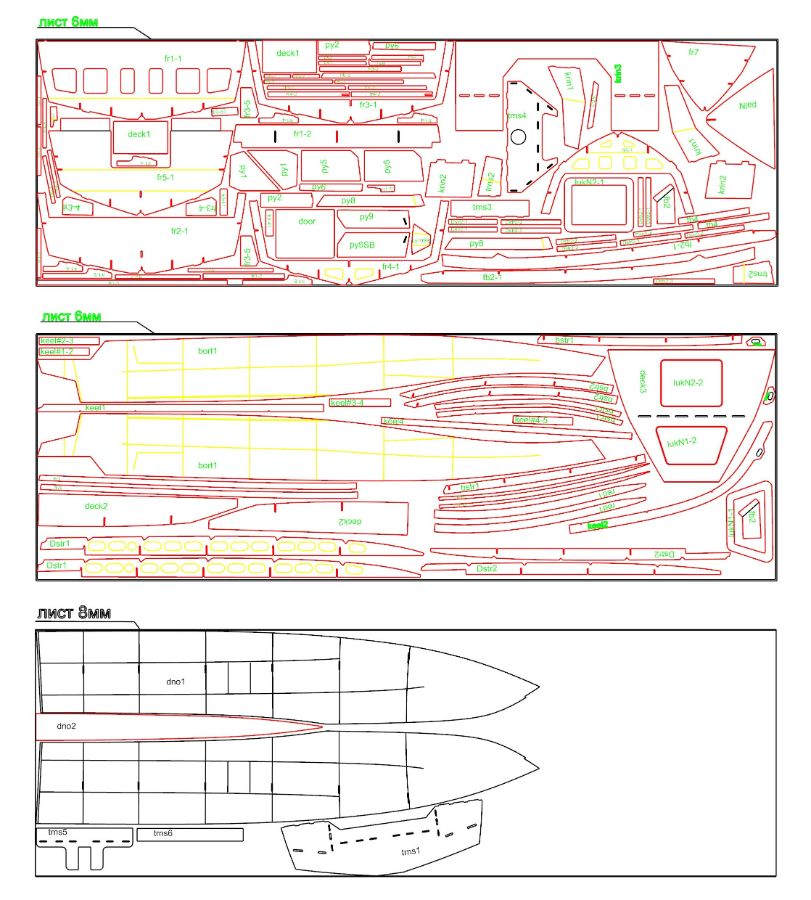

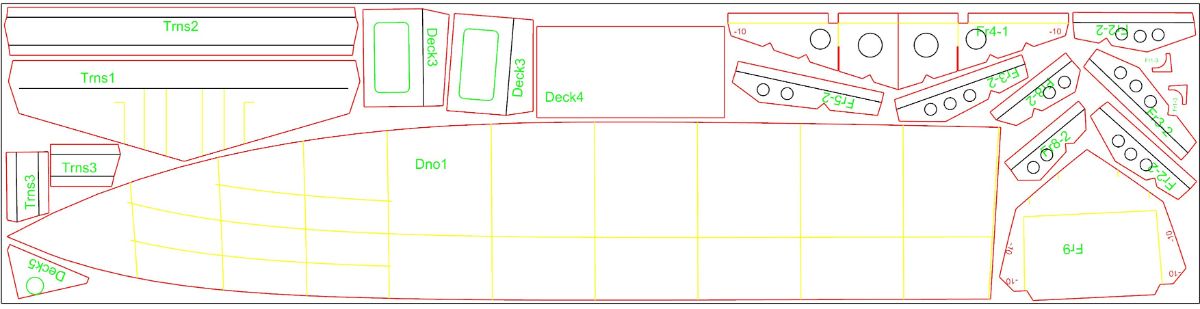

Раскладка деталей на заказной лист |
| 10 |

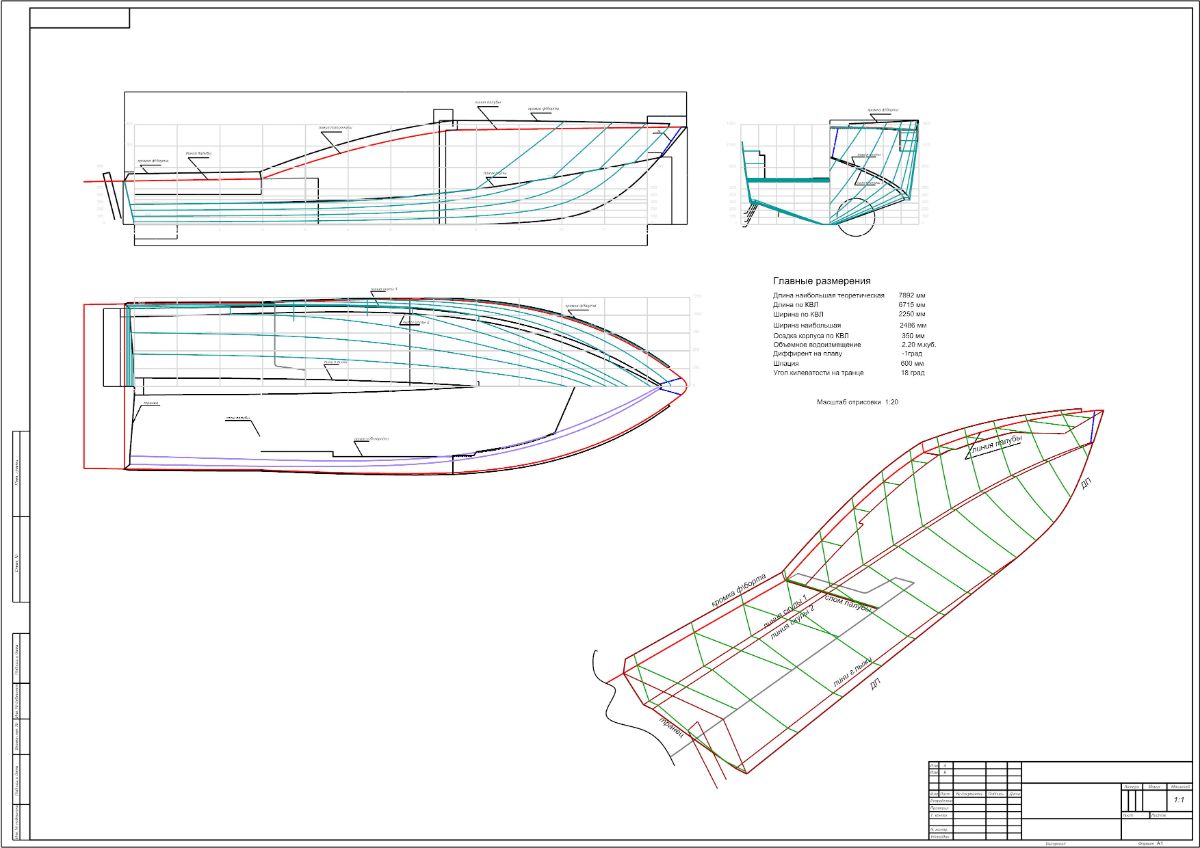

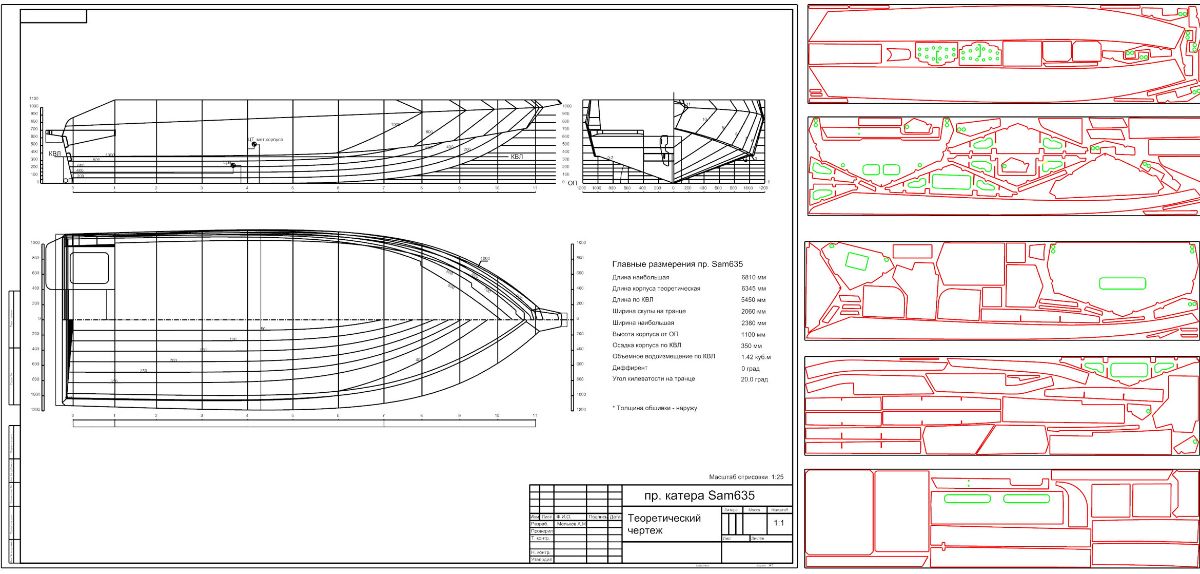

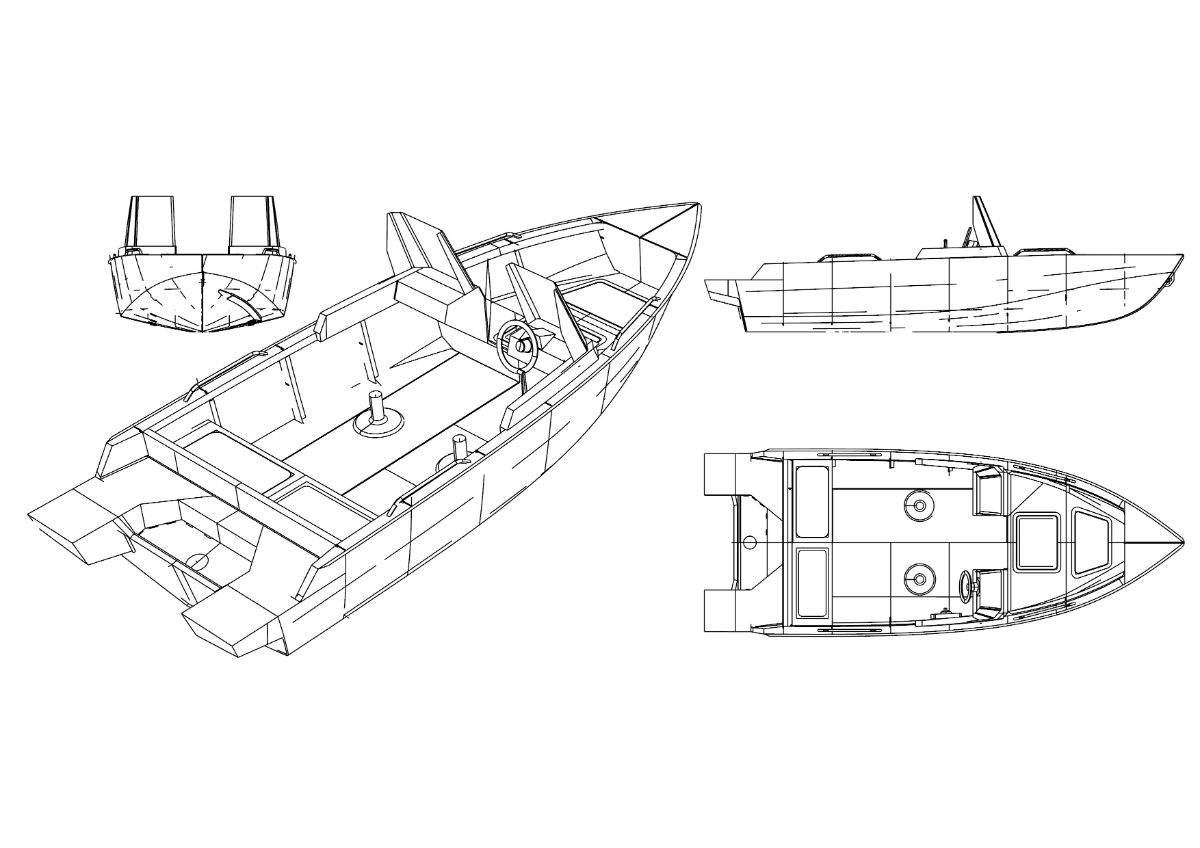

Конструктивные чертежи: продольные, поперечные сечения |
| 11 |

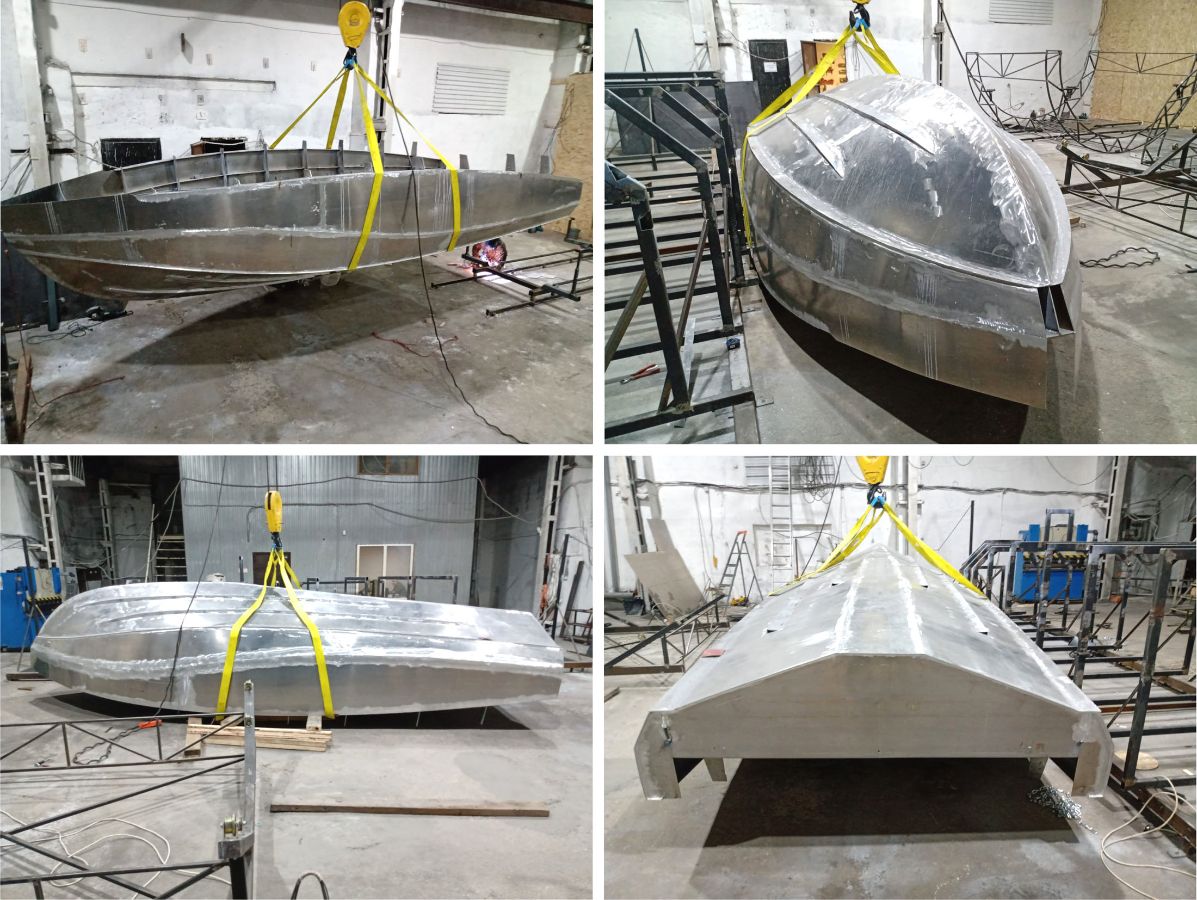

Схема сборки деталей корпуса |
| 12 |
Схема сборки деталей надстройки |
| 13 |
Оценка остойчивости и посадки неповрежденного судна |
| 14 |
Схема объемов запенивания по условиям непотопляемости |
| 15 |
Сечения по шпангоутам в отдельных файлах. При необходимости |
Выходная документация передается в форматах - dwg, dxf, pdf, doc, xls
Математическая модель передается в форматах 3dm, igs, stp
Моделирование судовых поверхностей ведется в профессиональной системе Sea Solution*.
*Sea Solution - это программный комплекс, в основном предназначенный для создания или сглаживания судовой поверхности и работ с листовыми конструкциями (в том числе и с наружной обшивкой). Sea Solution - включает в себя функции геометрического моделирования, объектно-ориентированную базу данных, расчетные и интерфейсные модули.
Существенные особенности системы Sea Solution заключаются в интерактивном формировании поверхности корпуса судна, определении палуб, надстроек, платформ и переборок, формировании конструктивных элементов штевней, задании и развертке листов наружной обшивки на основе единого математического аппарата В-сплайн кривых и В-сплайн поверхностей.
