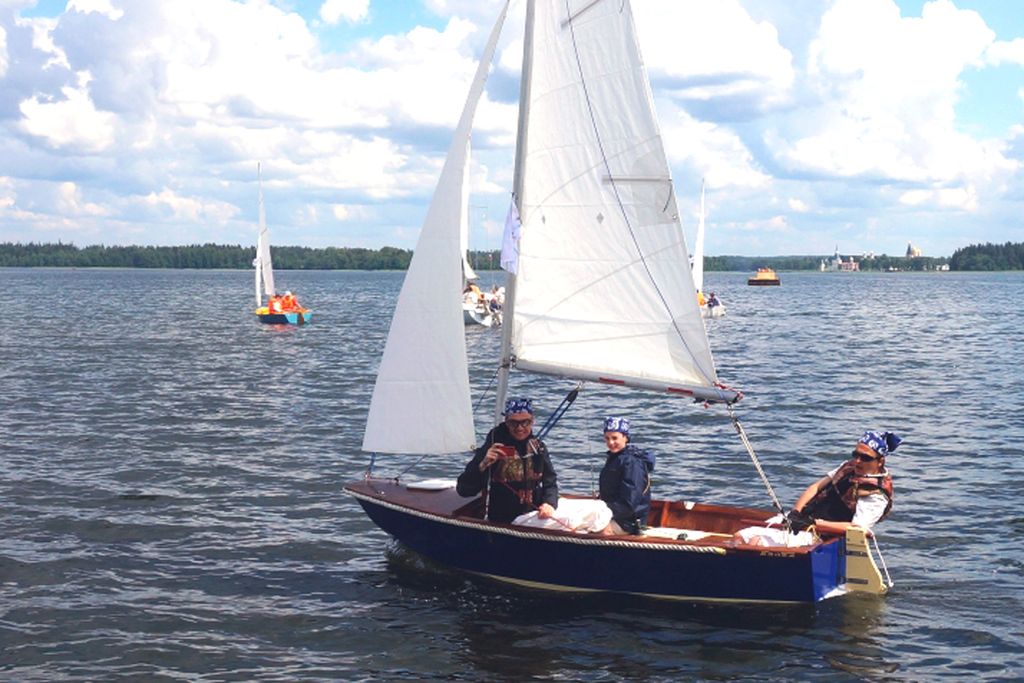

:format(webp):no_upscale()/d050c8a1bf9e4bd.ru.s.siteapi.org/img/7q02g0lezpc0kc4os0g04wo8k8woks "швертбот чиж-2")

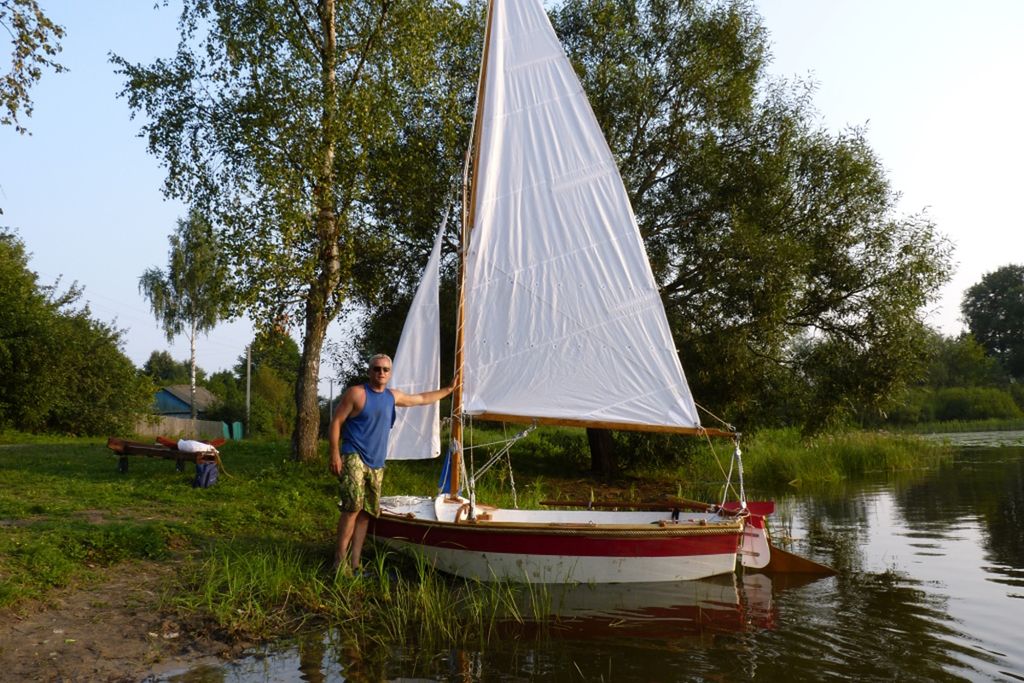

:format(webp):no_upscale()/d050c8a1bf9e4bd.ru.s.siteapi.org/img/j3fyxxjn4vwckoksg4g4sgogkwkwss "швертбот чиж-2")
:format(webp):no_upscale()/d050c8a1bf9e4bd.ru.s.siteapi.org/img/jizcisjr7i0wwokwg8ws0w4gw0wc44 "швертбот чиж-2")

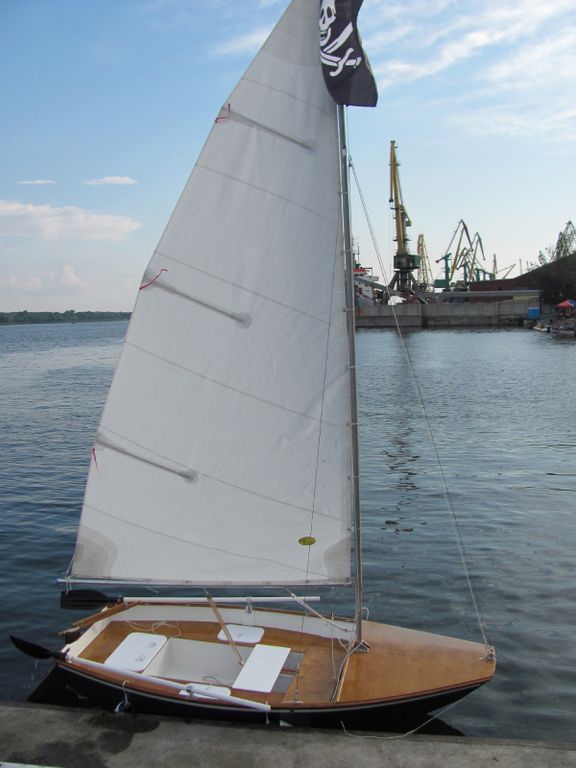

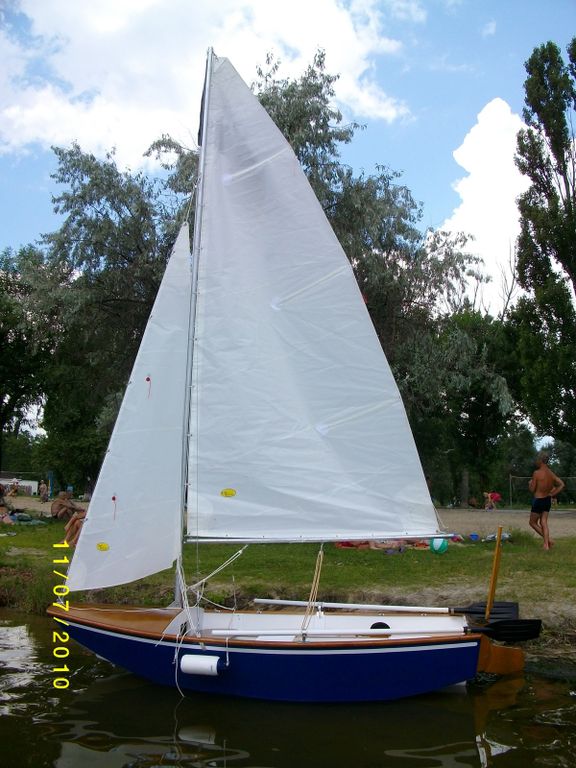

:format(webp):no_upscale()/d050c8a1bf9e4bd.ru.s.siteapi.org/img/d2y5p62n5l44kwwkw008cso8og048c "швертбот чиж-2")

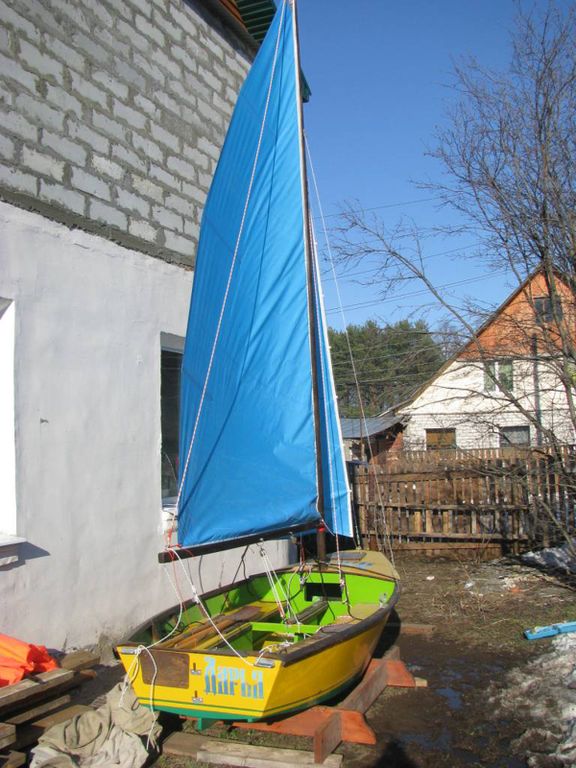

:format(webp):no_upscale()/d050c8a1bf9e4bd.ru.s.siteapi.org/img/xh1eokaorrk88os8kk8kwssgkgws0s "швертбот чиж-2")

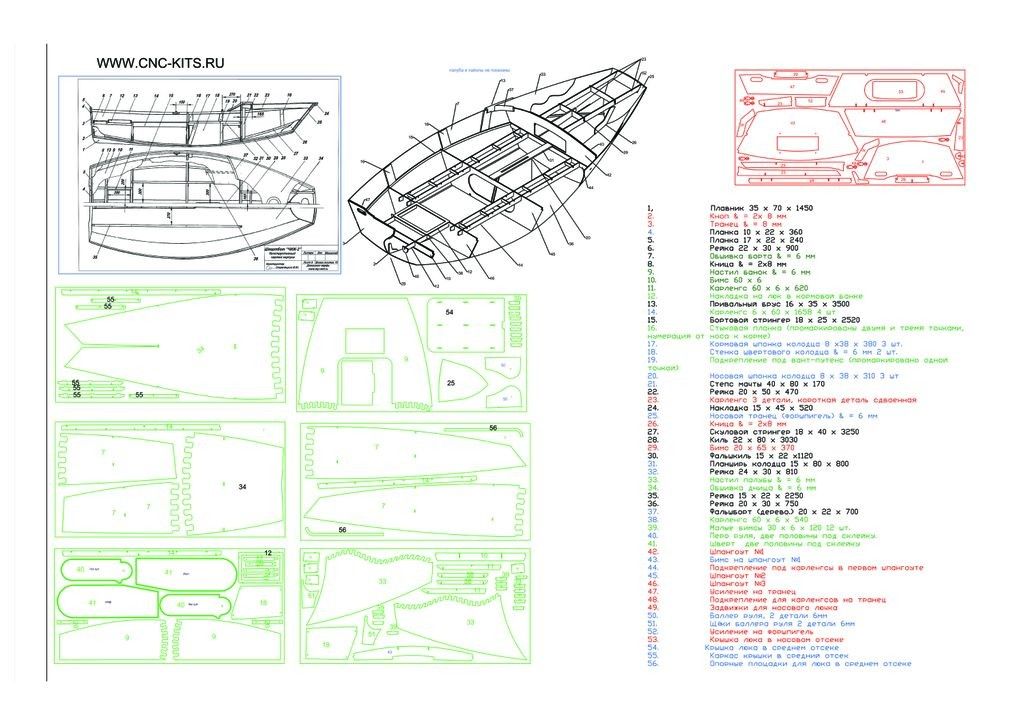

:format(webp):no_upscale()/d050c8a1bf9e4bd.ru.s.siteapi.org/img/7dvx4k7ynf48w4k44ko0cs00kc0gwk "чертеж швертбота чиж-2")
ОСНОВНЫЕ РАЗМЕРЕНИЯ И ХАРАКТЕРИСТИКИ
| Длина: | |
| наибольшая, м. | 3.37 |
| по КВЛ, м. | 2.65 |
| Ширина: | |
| наибольшая, м. | 1.53 |
| по КВЛ, м. | 1.20 |
| Высота борта: | |
| минимальная, м. | 0.50 |
| надводного борта, м. | 0.37 |
| Осадка: | |
| корпусом, м. | 0.13 |
| швертом, м. | 0.83 |
| Масса с рангоутом, кг. | 75 |
| Площадь парусности: | |
| грот, кв.м. | 5.5 |
| стаксель, кв.м. | 2.0 |
| спинакер, кв. | 5.0 |
| Допустимая мощность ПМ: | 5 |
Швертбот «ЧИЖ-2» ("Чертежи Из Журнала") можно смело назвать многоцелевым. Он приспособлен для движения не только под парусами и на веслах, но и под мотором мощностью до 5 л.с. На швертботе "ЧИЖ-2" можно совершить не только кратковременную прогулку под парусом, но и выйти на рыбалку, сходить в поход. Это парусник не сложно хранить и обслуживать, он легко перевозится как в кузове грузовика так и на прицепе за легковым автомобилем. Несколько лодок, построенных по этому проекту в летнем детском лагере или на базе отдыха, можно использовать как для обучения детей и взрослых навыкам управления малым парусным судном, так и для участия в парусных гонках.

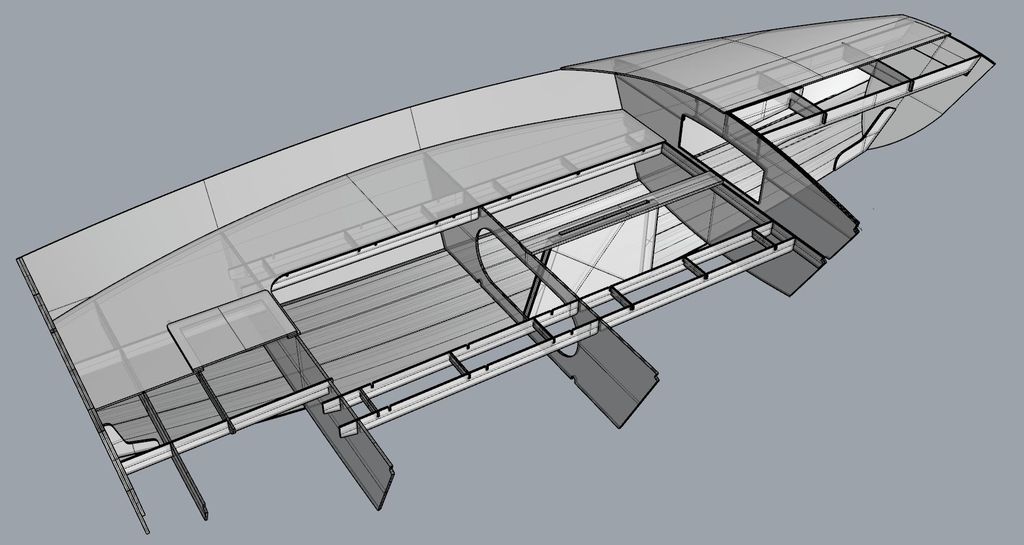

Проект может быть интересен в первую очередь судостроителям-любителям, которые смогут его построить из легкодоступных материалов отечественного производства в домашних условиях. Особенность его в том, что корпус швертбота можно построить двумя способами: собрать традиционно на стапеле или «сшить» по технологии «Stitch and Glue» (перевод с англ. «сшей-и-склей»). Каким способом стоит воспользоваться, может решить сам судостроитель-любитель.
Во время прогулок на «ЧИЖ-2» спокойно размещаются три человека. При необходимости для ночлега прямо в кокпите можно будет поставить палатку. Для этого потребуется пайолы установить вровень с банками, положив их на специальные упоры.
Для размещения запасов и туристического снаряжения имеются объемистые рундуки. Поэтому проект «ЧИЖ-2» можно адресовать и тем молодежным организациям, которые планируют не только гоняться, но и ходить в дальние походы и целевые экспедиции для изучения своего края.
Фотоальбом "Установка оборудования швертбота "ЧиЖ-2"
Сайт автора проекта Игоря Стрелецкого
Для получения дополнительной информации и ответов на вопросы звоните по телефону +7 (910) 126-19-11.
|
Единица измерения
|
шт |
В проекте, который прилагается к набору, есть спецификация на дополнительные материалы, чертежи рангоута для самостоятельного изготовления, размеры парусов и пр.
Описание постройки достаточно подробное с фотографиями.
Для начала можно прочесть статьи о этом швертботе в журнале "Катера и Яхты". Они есть у нас во вкладке "Документы".
Прикрепил к комментарию Спецификацию материалов из этой статьи.
Нет, не входят. Спецификация набора есть на сайте и в комментариях ниже
И сколько будет стоить.
Тогда можно сразу и комплект клеёв взять и красок и паруса и мелочёвку разную наверно.
